Пример проекта промышленной центробежной воздуходувки

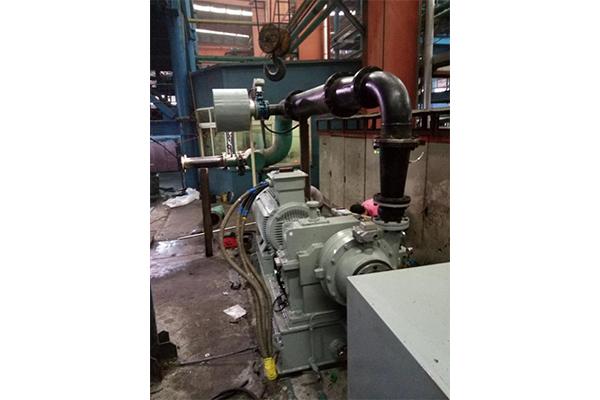

3 июля 2016 года мы успешно ввели в эксплуатацию первую одноступенчатую высокоскоростную центробежную воздуходувку АС с малым потоком и высоким давлением на линии оцинкования в Tianjin Hengxing Steel Industry Co., Ltd.. Повышение давления достигает 170кПа. Данная воздуходувка экономит энергию, и значительно снижает толщину цинкового покрытия стальной ленты, что позволяет создать ровное покрытие и сэкономить на себестоимости.

Технические параметры:
Модель HD100-2.5
Количество оборудования 1шт
Среда Воздух
Количество дутья 100м³/мин
Нарастание давления 150кПа
Мощность электродвигателя 220кВт
Аэродинамическое качество воздуходувки 85%
Внешний вид Замена многоступенчатой воздуходувки
Уровень шума 85дБ
Способ настройки Преобразование частоты + регулирование направляющей лопатки на входе

Анализ результата после риформинга:
1. Одноступенчатая высокоскоростная центробежная воздуходувка HD100-2.5 реализует повышение давления 150кПа, что на 40кПа выше, чем у предыдущего поколения, и больше соответствует производственным требованиям.

2. Экономия электроэнергии, снижение затрат на энергию: Эффективность многоступенчатой воздуходувки китайского производства обычно составляет приблизительно 63%, а практическая аэродинамическая эффективность HD100-2.5 достигает 85%, КПД составляет 83%, что довольно ярко демонстрирует преимущество нашей установки.

3. Широкий диапазон регулирования потока ветра и повышения давления, при высокой точности регулирования: Одноступенчатая высокоскоростная центробежная воздуходувка регулируется направляющей лопаткой и за счёт преобразования частоты. Таким образом, она обладает высокой точностью регулирования потока ветра и нарастания давления, погрешность составляет менее 0.5%. Широкий диапазон и высокая точность регулирования отвечает всем производственным требованиям наших клиентов, в то же время, обеспечивая высокое качество продукта.

4. Простота в управлении, высокая интеллектуализация и повышение производительности рабочего: Одноступенчатая высокоскоростная центробежная воздуходувка оснащена шкафом управления PCL. Управление осуществляется через сенсорный экран. Одновременно с этим, операционная система включает запись данных, операционной кривой и т.д. Пользователь может просмотреть фактические данные за прошлый период, что облегчает процедуру детализированного управления заводом.

5. Низкий уровень шума, уменьшение шумового загрязнения: Одноступенчатая высокоскоростная центробежная воздуходувка HD100-2.5 оборудована входным и выходным глушителями, что выдаёт уровень шума менее 85дБ(A), что значительно ниже уровня шума воздуходувки Рутса, снижая тем самым причиняемый вред слуху рабочих.


Кол. Кол. дутья одной устанвк. (Нм3) Нараст. давл. (кПа) Номин. мощн. (кВт) Пропорц. эконом. энергии Экономия эл. в год (КВт.ч) Экономия издерж. на эл. в год (млн юаней)
До риформинг. многоступ. центробежн. воздуходувка 1 6000 110 250 13.30% 367920 29
После риформинг. одноступ. центробежн. воздуходувка 1 6000 150 220 Цена 0.79 юань
